海上風電場打樁噪音測量解決方案
即時水下噪音監測系統

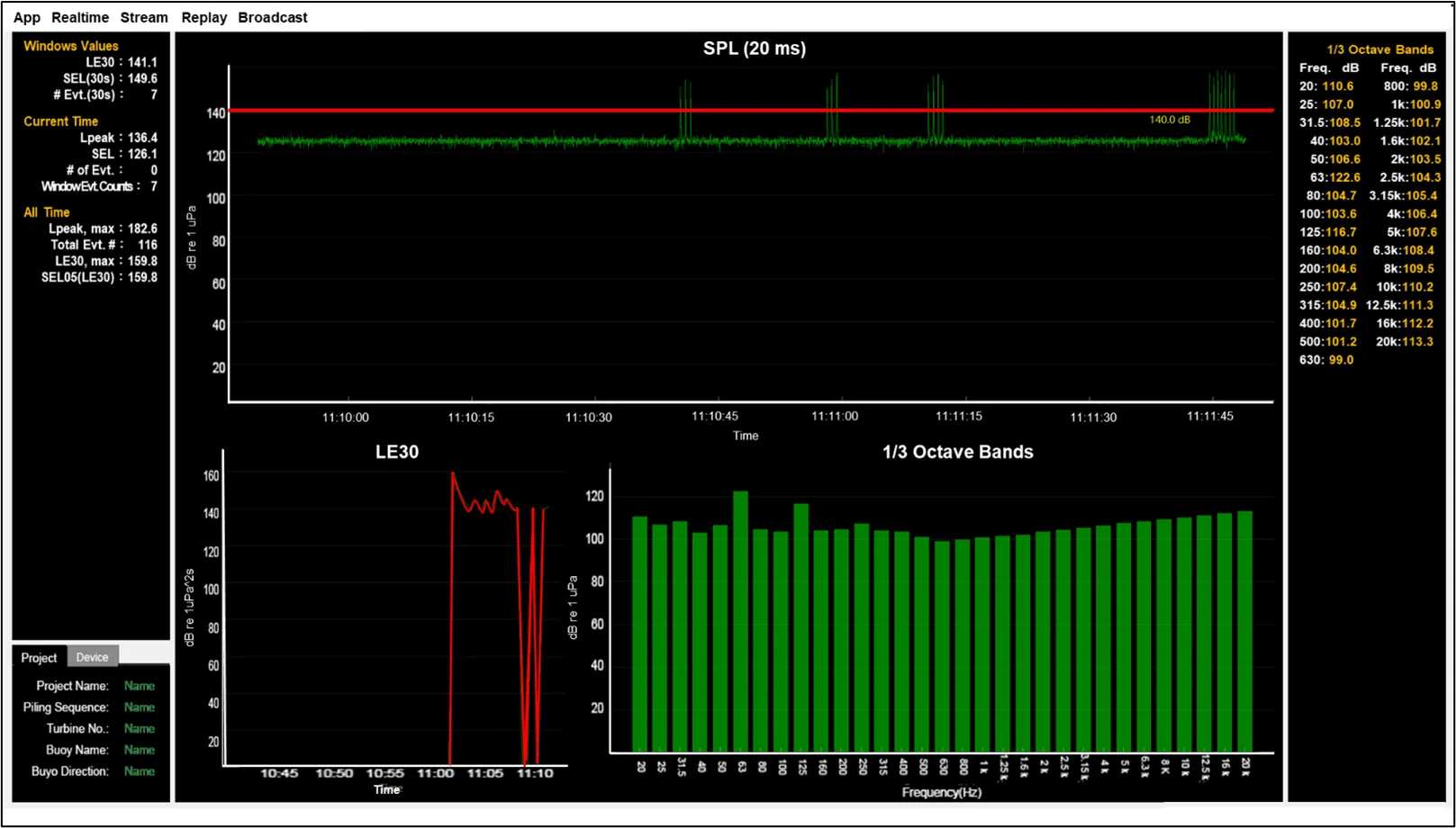

Ocean RT 操作介面概述
經過幾年的實際驗證，MIST 對 Ocean RT 系統軟體的性能和結果感到自豪，該軟體在臺灣西海岸海上風電場的建設中成功協助 Ocean Sonics 的臺灣用戶進行水下噪音監測。
Ocean RT 簡介
Ocean RT 系統是 MIST 於 2020 年開發的一套先進的即時水下噪音監測和事件檢測解決方案。Ocean RT 將採自於自加拿大的值得信賴的 Ocean Sonics 智慧水聽器技術構建，建構一套滿足臺灣 NIEA P210 嚴格標準的要求系統，該標準是世界上第一個立法規定的水下噪音測量國家標準。這項開創性的法規要求根據德國的 IEC61260、StUK4 指南及ISO 18406 國際標準進行水聲音即時監測。
自推出以來，Ocean RT 已成功部署在臺灣西海岸的多個海上風電場建設專案中，提供可靠的實時監控，有助於確保合規性和環境保護。
我們已經成功地將 Ocean RT 系統集成到多個海上風電場專案中，確保符合 NIEA P210 和國際標準。這是MIST如何將成熟的加拿大技術與為台灣市場量身定製的解決方案相結合的一個典型例子。
特徵
- ISO，水下聲學 - 打擊式打樁產生的輻射水下聲音的測量。ISO 18406,2017 年。
- 海上風力渦輪機對海洋環境的影響調查 （StUK4），2013 年。
- BSH，海上風電場：水下聲音監測測量說明，2011 年。
- 臺灣 NIEA P210。21B 水下噪音測量方法。
- 符合 IEC 61260-1 的倍頻程和分數倍頻程濾波器，2014 年。
- 每 30 秒更新一次：LE30、SEL（30s）、# of Evt.（30 秒）
- 每 1 秒更新一次：Lpeak、SEL（30s）、# of Evt.（30 秒）
- Lpeak、max、Max. SEL（30s）、 總計 # Evt.（30 秒）
- 常規水下噪音事件
- 水下打樁噪音事件
- 頻帶觸發
即時即時水下噪音監測
水聲測量指標和參數基於以下標準：
用戶定義的水下噪音頻率測量範圍
實時顯示：
水下噪音數據後處理，包括事件再分析和歷史數據重播
帶通濾波器
即時水下噪音事件檢測方法包括：
噪音事件數據包括：事件開始 和結束時間、事件 Leq、事件 SEL、事件 Lmax、 事件 Lmax 時間、事件持續時間、事件 1/3 Oct. 波段數據
海上風電開發打樁施工噪音：LE30、SEL（30s）、# of evt. 30 秒以內
完全集成的 AML MicroX 聲速傳感器

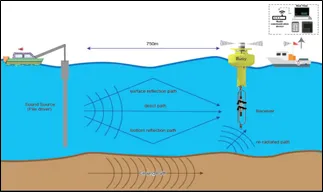

水下聲音傳播
它通常分為兩類：深水和淺水（Richardson et al. 1995）。對於大多數涉及打樁的項目，淺水條件更合適。從源到接收器有直接傳輸，並且有從表面和底部反射的路徑。如上所述，在打樁過程中，聲能也有可能從地面重新輻射到接收器。通常，地面輻射噪音主要是低頻噪音，不能在淺水中有效傳播。

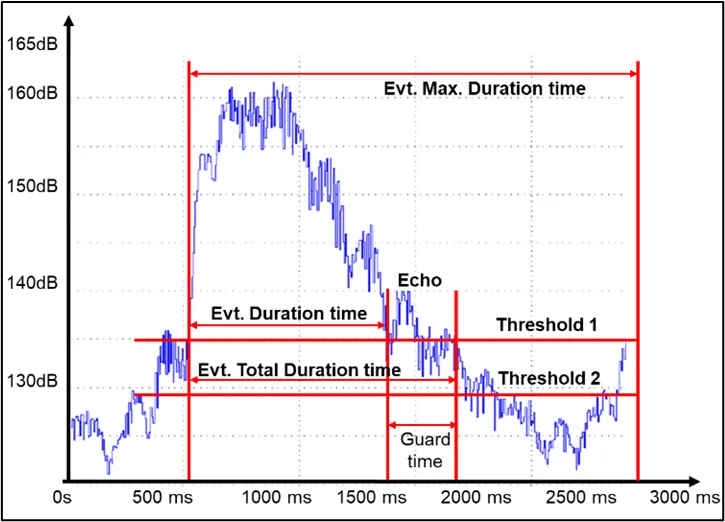

事件檢測參數
演算法 1
• T1 主閾值是使用者定義的 噪音觸發級別。一旦噪音水準大於 T1，則可能被視為噪音事件。 它還需要滿足 min. duration.
• Evt. 最小 Duration （持續時間） 是使用者定義的超過 T1 的噪音持續時間。當噪音大於 T1 且其持續時間大於 Evt 時。持續時間，則建立噪音事件並單獨記錄。
• 在滿足上述條件的連續高噪音的情況下，一旦低於 T1，則認為整個噪音事件結束。
• 使用者還可以定義最大 Evt。期間。一旦高噪音的持續時間超過最大 Evt。Duration，系統將忽略此噪音事件。
演算法 2
• 除了演算法 1 的參數外，還添加了以下新參數：
T2 secondary threshold, ≤ T1
guard time, ≤ Evt. Min. Duration
系統結構
系統組成

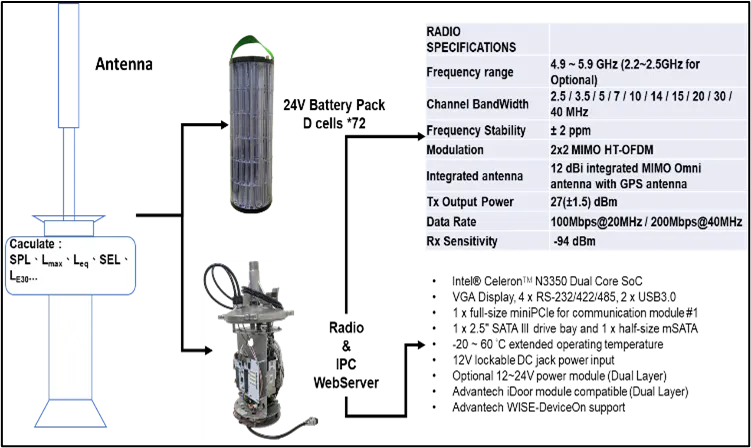

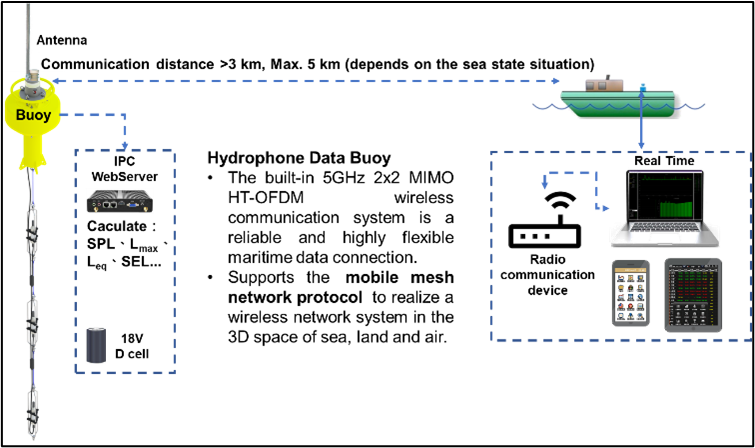

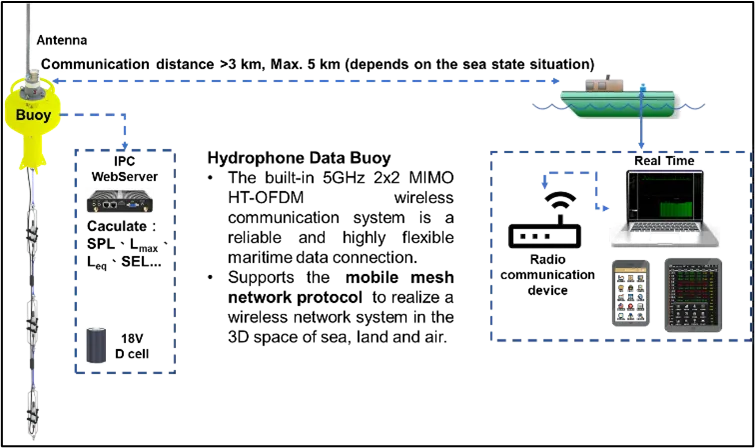

對於遠端海上監控，Ocean RT 可以整合到基於浮標的系統中，該系統包括：
• 工業計算機：促進水聲數據的即時存儲和處理或託管可選的 Ocean RT 軟體。
• 電池盒：支援多達 72 節 D 型電池，可在海上環境中延長運行時間。
• 無線電通信系統：無線通信範圍從3公里到10公里，具體取決於配置。
• 室外天線：確保穩定的遠距離數據傳輸。
• 電源：為整個系統提供DC 18V電源。
• 系統連接和介面
Ocean RT 通常安裝在配備多個數據介面的工業計算機上，包括 1TB SSD 用於安全數據存儲。
可根據要求提供可定製的使用者介面 （UI） 設計，以簡化作和數據可視化。
RJ45 （乙太網路）、RS232 / RS485 （串行通訊）
